型號
|
|

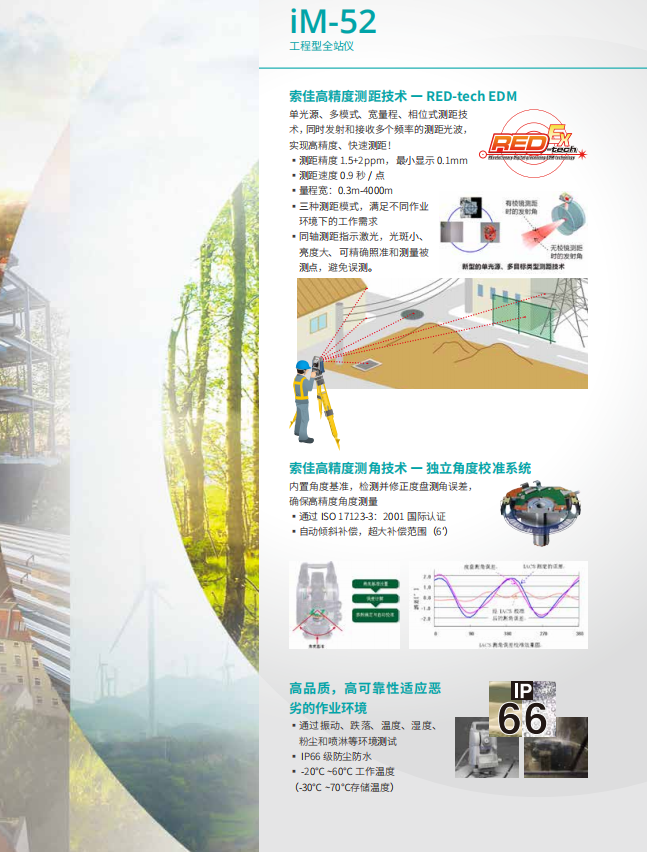

iM-52
|
|
望眼鏡
|
|
|
|
放大倍率 / 分辨率
|
|
30x / 2.5"
|
|
其他
|
|
鏡筒長度 :171mm，物鏡孔徑 :45mm（EDM:48mm）
|
|
|
成像 : 正像
|
|
測角部
|
|
|
|
最小顯示
|
|
0.5"
|
|
測角精度 (JJG414-94)
|
|
2"
|
|
雙軸補償器
|
|
雙軸補償，補償范圍 ±6'
|
|
視準差改正
|
|
提供
|
|
測距部
|
|
|
|
激光輸出 *1
|
|
無棱鏡模式 :3R 級，棱鏡 / 反射片模式 :1 級
|
|
|
|
|
|
測程
|
無棱鏡 *3
|
0.3 ~ 500m
|
|
（一般氣象條件下 *2）
|
反射片 *4/*5
|
RS90N-K: 1.3 ~ 500m
|
|
|
小型棱鏡
|
CP01:1.3 ~ 2,500m OR1PA:1.3 ~ 500m
|
|
|
單棱鏡
|
1.3 ~ 4,000 m
|
|
最小顯示
|
|
精測 / 速測 :0.0001m 跟蹤測 :0.001m
|
|
精度 *2
|
無棱鏡 *3
|
(2 + 2 ppm x D) mm*6
|
|
（ISO 17123-4:2001）
|
反射片 *4/*5
|
(2 + 2 ppm x D) mm
|
|
|
棱鏡
|
(1.5 + 2 ppm x D) mm
|
|
測量時間 *7
|
|
精測 : 0.9s ( 初次 1.5 s), 速測 : 0.6 s ( 初次 1.3 s), 跟蹤測 : 0.4 s ( 初次 1.3 s)
|
|
操作系統、接口與數據管理
|
|
|
|
操作系統
|
|
Linux
|
|
顯示器 / 鍵盤
|
|
帶背光，對比度可調，192 x 80 點陣圖形液晶顯示器，帶背光 28 鍵全字母數字鍵盤
|
|
操作面板
|
|
雙面
|
|
數據存儲
|
內存
|
約 50,000 點
|
|
|
外存
|
USB 閃存 ( 最大 32GB)
|
|
接口
|
|
RS-232C 串口，USB 2.0 （A 型用于 USB 閃存）
|
|
其他
|
|
|
|
指向光
|
|
EDM 光束同軸紅色激光
|
|
水準器
|
圖形水準器
|
6’ ( 內圓 )
|
|
|
圓水準器
|
10’ / 2 mm
|
|
對中器
|
激光對中器
|
紅色激光二極管 (635 nm ±10 nm), 光斑精度 : ≤ 1.0 [email protected], 2 級激光產品
|
|
防塵防水等級 / 工作溫度
|
|
IP66 (IEC 60529:2001)/-20 ~ +60oC
|
|
外形尺寸（含提柄）
|
|
183 x 181 x 348 mm（雙面）
|
|
重量（電池和基座）
|
|
約 5.1 kg
|
|
電源系統
|
|
|
|
電池 / 工作時間（20oC）*8
|
|
BDC71 可充電鋰電池 / 約 17 小時 *9
|
|
|
|
|
|
應用軟件
|
|
|
|
機載程序
|
|
懸高測量，坐標測量，交點計算，放樣，地形測量，偏心測量，
|
|
|
對邊測量，后方交會，面積測量，道路測設，點到線測量
|
